note_FATFS

12 min read

STM32Cube高效开发教程_高级篇.PDF

强烈建议阅读​官方文档

在存储器容量不大，存储内容也不多的时候，我们通常就直接按照存储芯片的读写时序，进行读写操作，直接访问存储器的内存。

但是存储的数据量很大，或者需要分门别类的存储时，上面这种方式就很不方便了。这样就引入了文件系统，以文件的形式存储数据，就像用电脑，我们记录数据都是用的 word、txt、excel 等文件，十分方便管理。

FatFs 是用于小型嵌入式系统的通用 FAT/exFAT 文件系统模块。FatFs 模块是按照 ANSI C （C89） 编写的，它可以在 SD 卡、U 盘、Flash 芯片等存储介质上创建 FAT 或 exFAT 文件系统，它提供应用层接口函数，用户可以通过它直接对文件进行数据读写操作和管理。并且与磁盘 I/O 层完全分离。因此，它独立于平台。它可以集成到资源有限的小型微控制器中，如 8051、PIC、AVR、ARM、Z80、RX 等。（DOS/Windows 兼容 FAT/exFAT 文件系统、平台无关，容易移植）

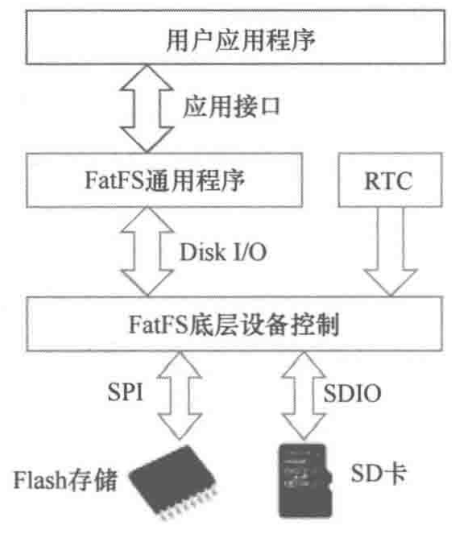

​image​

  • 用户应用程序：调用FATFS的通用接口API函数进行文件系统的操作，比如f_open()、f_write()等
  • FATFS通用程序：与硬件无关的用于文件系统管理的一些API函数。比如文件系统的创建和挂载、目录操作等，这些操作需要调用底层的硬件访问操作
  • FATFS底层设备控制：FATFS与底层存储设备通信的一些函数，包括读写存储介质的函数disk_read()、disk_write()、获取时间戳get_fattime()等。比如调用f_write()，到这层就是调用disk_wtire()。FATFS移植主要就是自己实现这几个函数的功能​

文件系统的一些基本概念

  1. 文件系统

FAT和exFAT都是微软定义的标准文件系统。FAT现在有FAT12、FAT16、FAT32。

FAT
FAT12过于古早、最大分区32MB
最大分区2G（有的4G）
FAT16
FAT32最大分区32G（有的2T、8T）
exFAT几乎无限制
  1. FAT卷

一个FAT文件系统称为一个逻辑卷(logic volume)​或者逻辑驱动器(logic driver)​，比如电脑上的C盘、D盘

每个FAT卷都包含如下的3或4个区域：

  • 保留区域：用于存储卷的配置数据
  • FAT区域：存储数据区的分配表
  • 根目录区域：FAT32卷上无
  • 数据区域：存储文件和目录的内容
  1. 扇区 sector

扇区是存储介质上读写数据的最小单元(物理层面上)，一般扇区大小都是512byte​，FATFS支持512、1024、2048、4096byte等几种大小的扇区。每个扇区都有自己的一个扇区编号。

  1. 簇 cluster

一个卷的数据分区分为很多簇，一个簇包含一个或多个扇区，数据区以簇为单位进行管理。一个卷的FAT类型就是由其包含的簇的数量决定的。

  1. 数据存储形式

小端字节 little endian。字(word)数据也不一定是边界对齐的，所以尽量使用字节数组的形式进行读写

FATFS文件组成

先略过，一些底层的东西和移植的东西先不看。先看应用

FATFS的应用程序接口函数

在ff.h中定义。可以分为：卷管理和系统配置、文件和目录管理、目录访问、文件访问。强烈建议阅读​官方文档

CubeMX 生成代码中某些函数的定义 与 FatFS官网上的原型定义 并不一样。这里以cubemx生成代码进行介绍

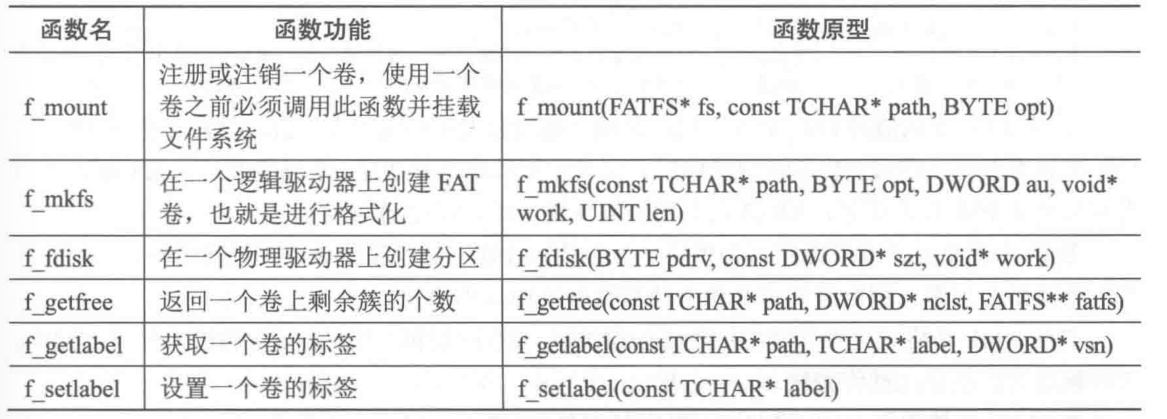

卷管理和系统配置

​image​

电脑上我们有好多分区(好多卷、好多盘)，比如CDEF盘等，但是在嵌入式设备中，一个存储设备一般只有一个卷(盘)，且卷的编号一般用字符串“0:" "1:" "2:"​这样表示的。所以一般不用f_fdisk()​这个函数

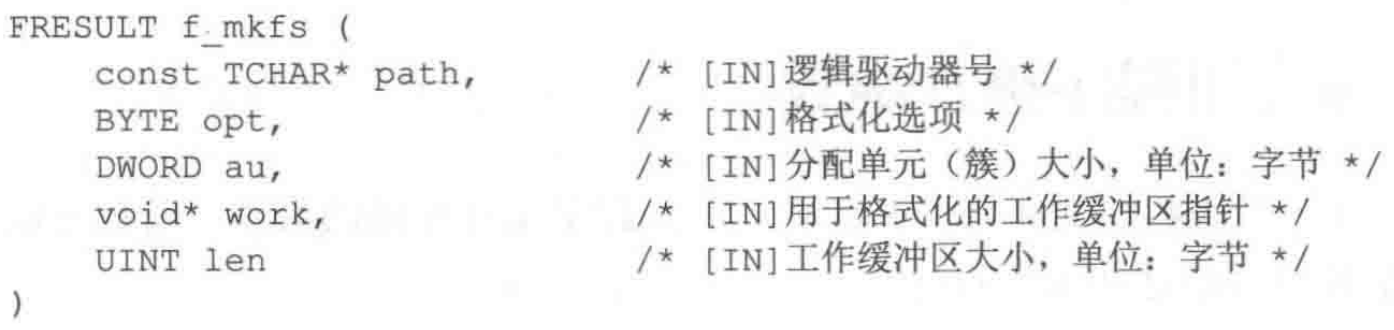

f_mkfs

用于在一个卷上创建文件系统，也就是格式化(清除所有数据，建立文件系统)。其函数原型如下：

​image​

path：卷号(逻辑驱动器号)，比如”0:“或者”1:“这样。如果是空字符串，则表示默认卷

opt：要创建的文件系统类型，一般32G以下的，填FM_FAT；32G及其以上的填FM_FAT32。也有exFAT

au：簇的大小，单位是byte。

work：缓冲区的指针。

len：缓冲区work的大小。缓冲区越大，格式化越快。缓冲区大小必须是簇的一倍以上大小

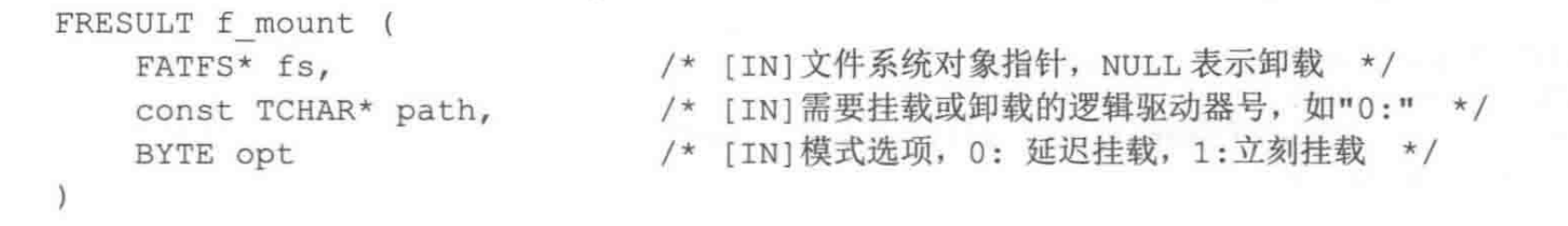

f_mount

进行各种文件系统操作的第一步

FATFS要求每个驱动器都要有个文件系统对象作为工作区域。

​image​

//文件系统对象
FATFS fs;
FRESULT res=f mount(&fs,"0:",1); //立刻挂载文件系统
if(res==FR NO FILESYSTEM) //不存在文件系统，未格式化
{
	//工作缓冲区
	BYTE workBuffer[4096];
	res=f mkfs("0:"，FM FAT,4096,workBuffer，4096); //簇大小=4096字节
	//格式化成功
	if(res ==FR OK)
	{
		//先卸载
		res=f mount(NULL，"0:"，1);
		//再次挂载文件系统
		res=f mount(&fs,"0:"，1);
	}
}

f_getfree

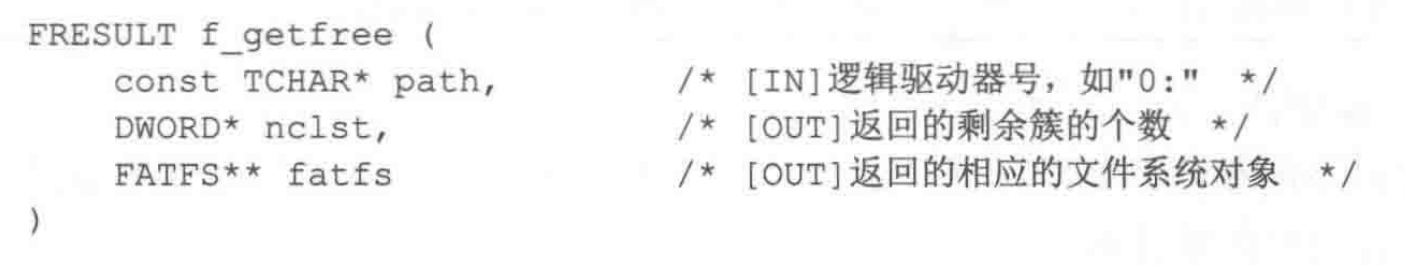

返回一个卷上剩余的簇的个数

​image​

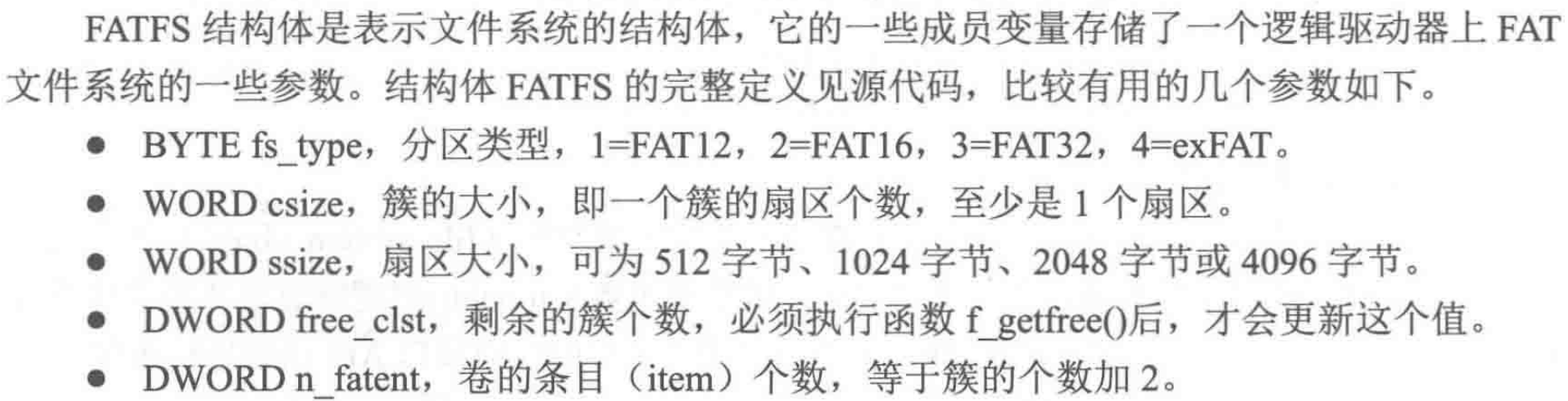

​image​

FATES *fs;
DWORD fre_clust;
FRESULT res =fgetfree("0:",&fre_clust,&fs);
if(res == FR OK)
{
	DWORD tot_sect = (fs->nfatent - 2) * fs->csize; //总的扇区个数
	DWORD fre_sect = fre_clust * fs->csize; //剩余的扇区个数 = 剩余簇个数*每个簇的扇区个数
	DWORD freespace = (fre_sect * fs->ssize) / 1024: //剩余空间大小，单位:KB
}

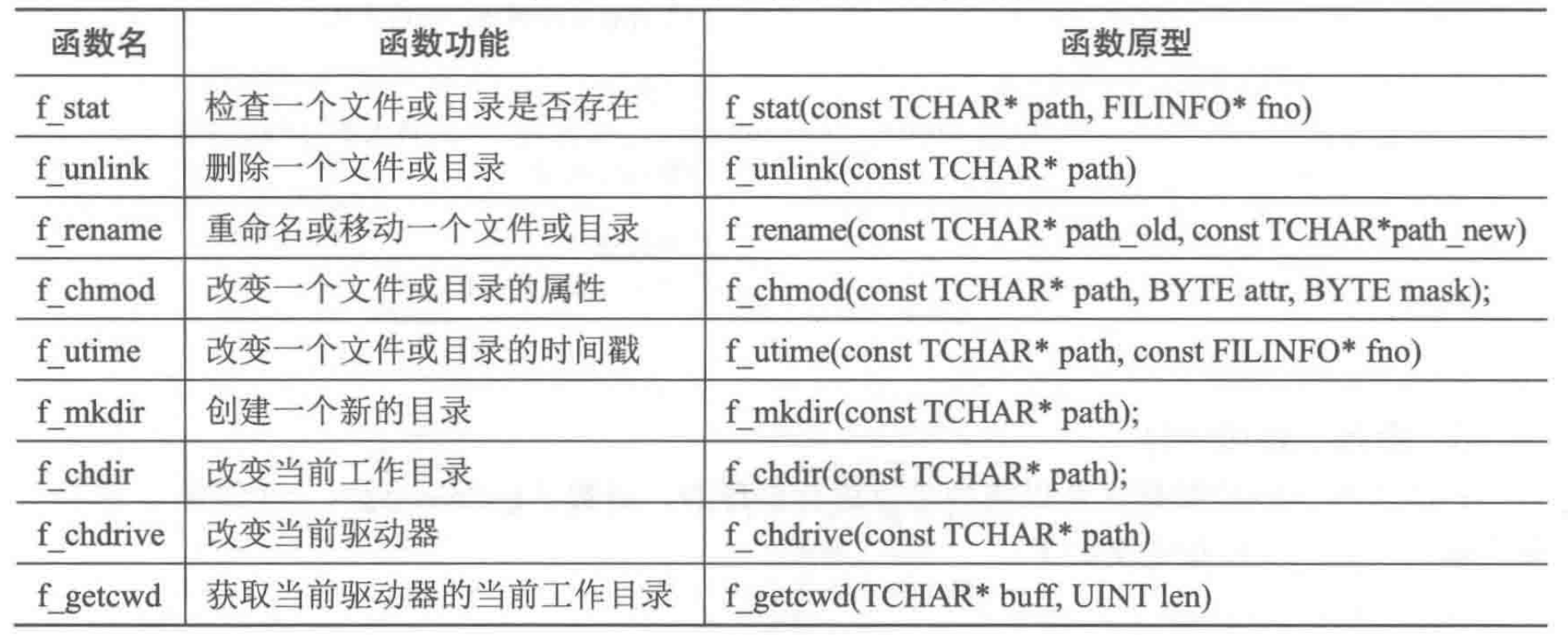

文件和目录管理

只记录几个项目上可能用到的

​image​

f_utime

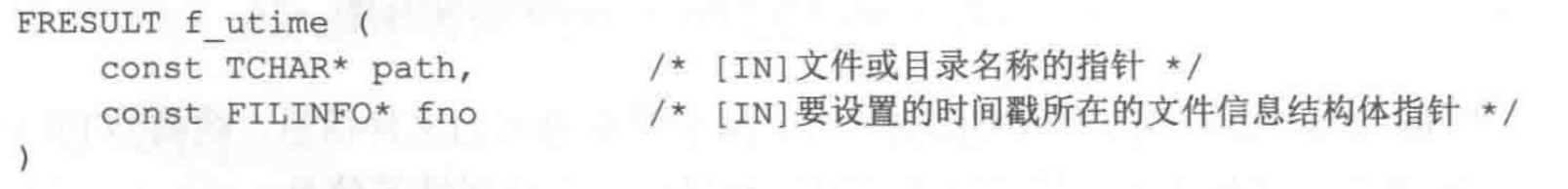

改变一个文件或者目录的时间戳数据

​image​

// FILINFO结构体
typedef struct
{
	FSIZE_t	fsize;			/* 文件大小，字节数 */
	WORD	fdate;			/* 最后修改日期 Modified date */
	WORD	ftime;			/* 最后修改时间 Modified time */
	BYTE	fattrib;		/* 文件属性 File attribute */
#if _USE_LFN != 0
	TCHAR	altname[13];			/* Alternative file name */
	TCHAR	fname[_MAX_LFN + 1];	/* Primary file name */
#else
	TCHAR	fname[13];		/* 文件名 */
#endif
} FILINFO;

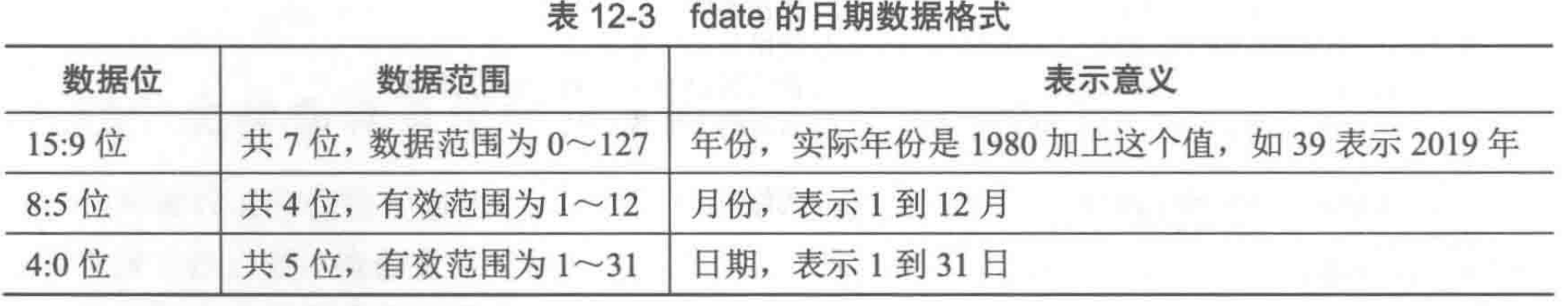

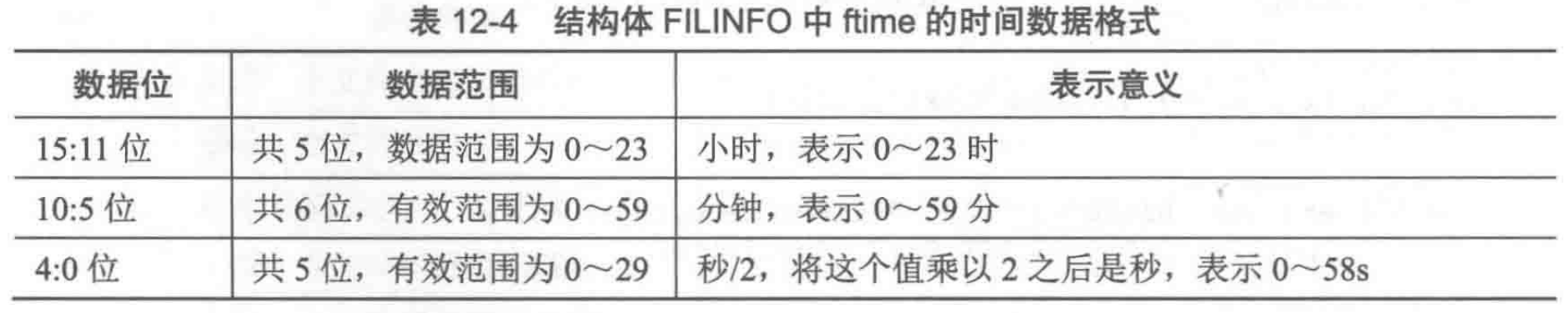

​image​

​image​

FILINFO fno;
//日期2019-12-13
WORD date = (2019-1980)<<9;
WORD month = 12<<5;
fno.fdate = date | month | 13;
//时间 14:32:15
WORD time = 14<<11;
WORD minute = 32<<5;
WORD sec=15>>1; //除以2
fno.ftime =time | minute | sec、;
f_utime("readme.txt", &fno);//修改文件的时间戳

‍

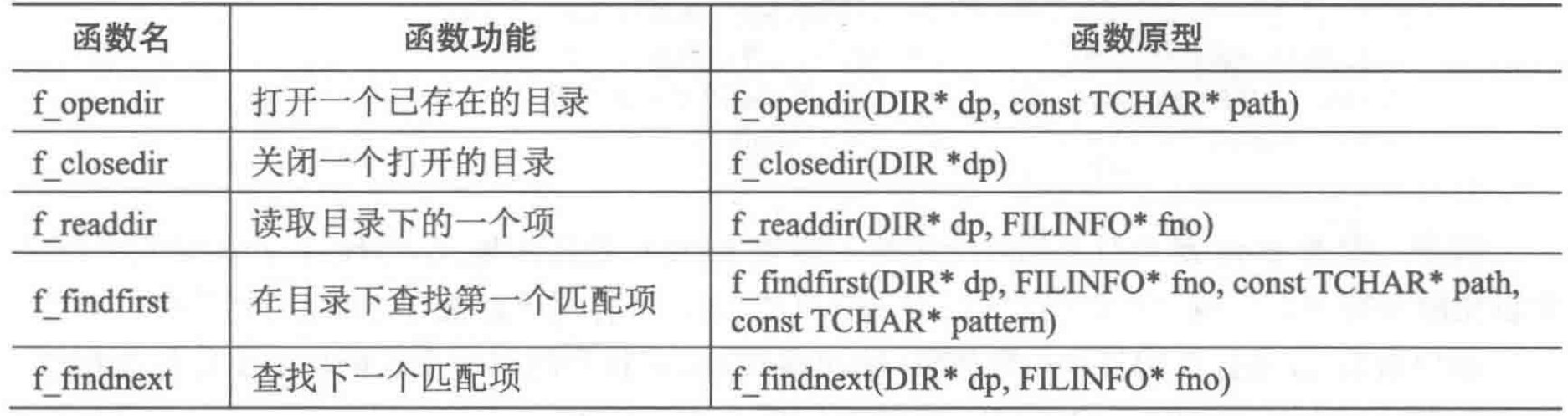

目录访问

​image​

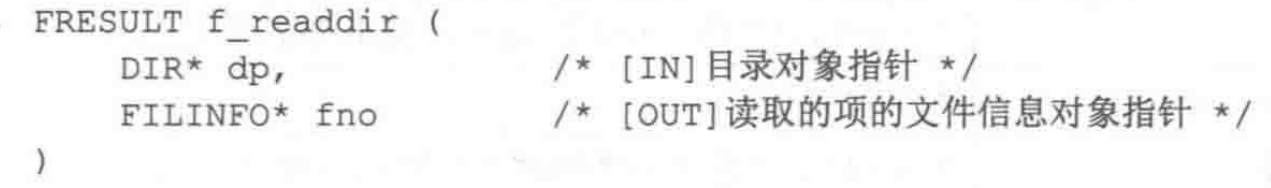

f_readdir

读取目录的下个项(文件或目录)

​image​

dp：已经open的目录对象

fno：存储着读取到的项的信息1

连续调用f_readdir可以依次读取目录下的项，不包括"."和".."项​。当一个目录下所有项都被读取完之后，fno的成员变量fname1变成以NULL​结尾的空字符串

官方有读取某目录下所有项的例程2

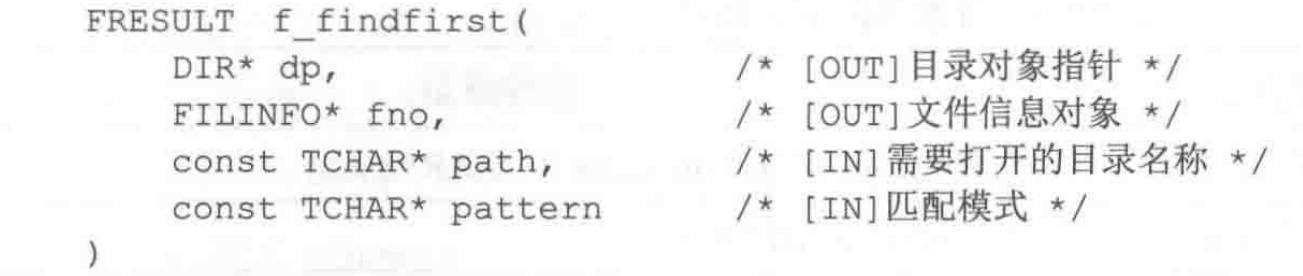

f_findfirst、f_findnext

​image​

建议阅读官方文档

文件访问

​image​

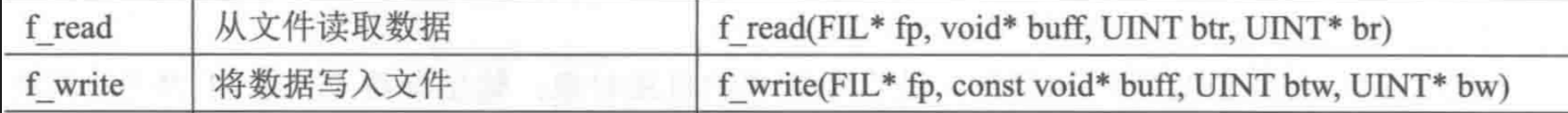

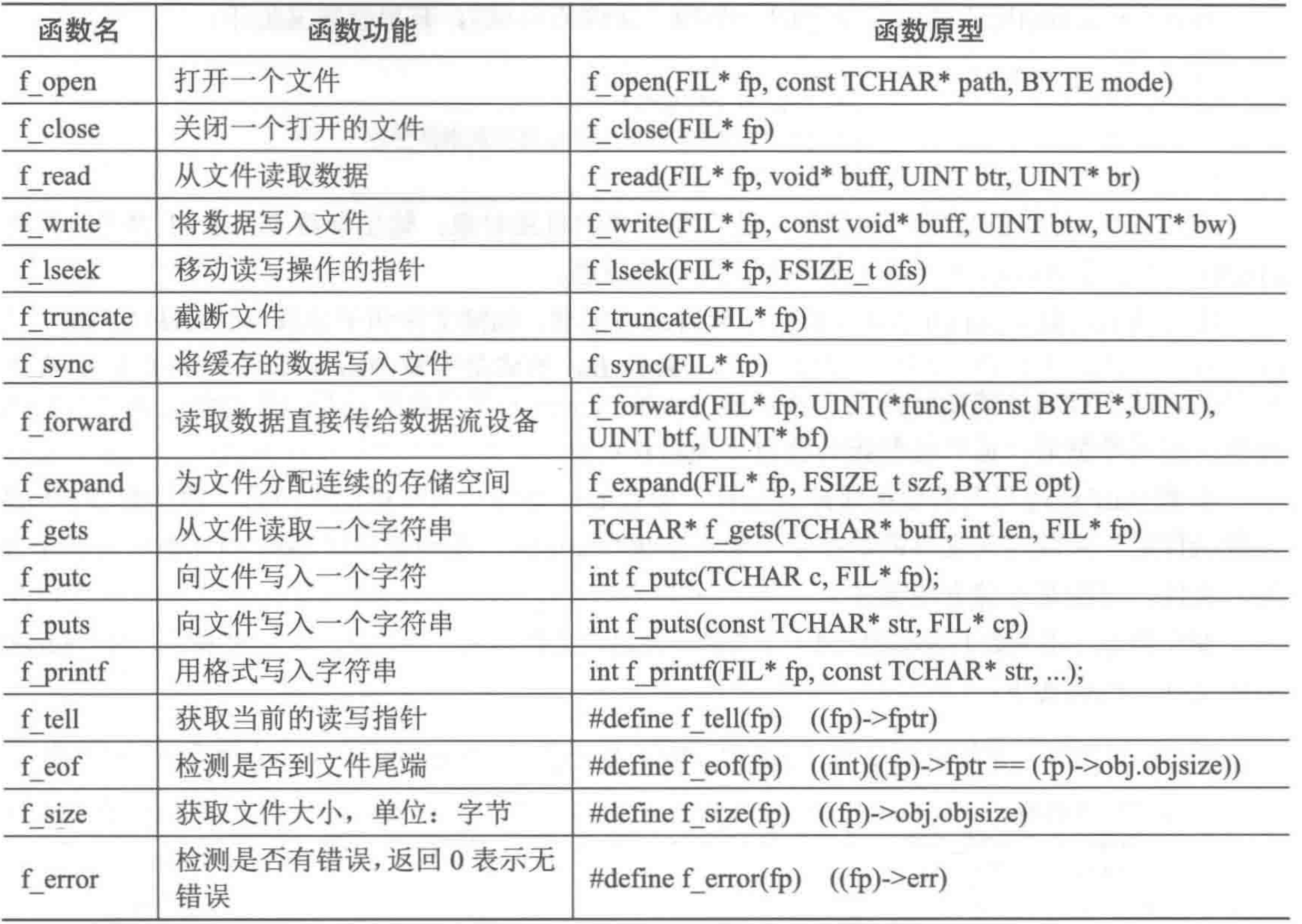

f_write、f_read

​image​

相对一个文件进行操作，首先要f_open​。操作结束后一定要f_close​，否则对文件的修改可能不会保存到存储介质上，导致文件损坏

文件对象结构体FIL​里有个DWORD​类型成员变量fptr​，称为文件读写位置指针，用于表示文件内当前读写位置。文件open​后，该指针指向文件最前面。f_write​写入数据后，该指针会自动向后移动。

close后再open，指针回到最前面

fwriteO)和fread()是通用的数据读写函数，可以读写任何类型的数据，但不太适合于读写字符串数据。

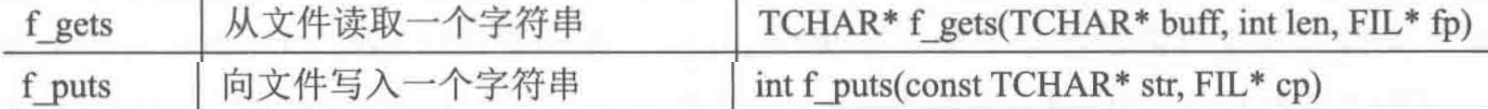

f_puts、f_gets

这两个函数专门用于字符串的读写

字符串最后要有\n或者\r\n，取决于宏USE_STRFUNC的值

​image​

这两个函数，写入的时候不会把字符串的结束符'\0'​写入。读取操作持续进行，直到存储'\n'​、到达文件末尾、缓冲区已填充len - 1 个字符，自动添加字符串的结束符'\0'​

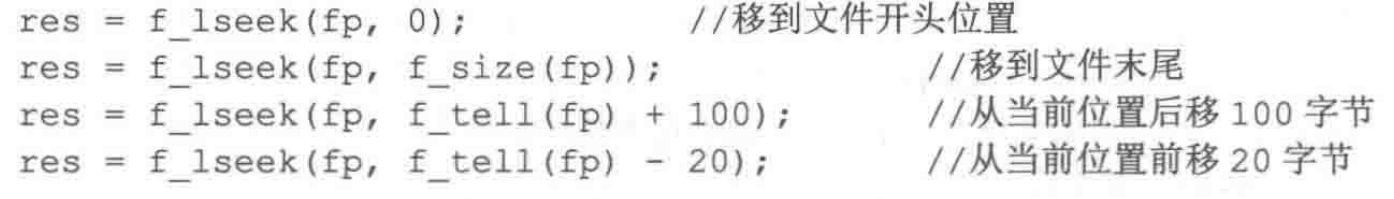

文件内读写指针的移动

​image​

FTP断点续传的时候需要，先问服务器已经存了多少了，指针移动到相应的地方，继续发送。

f_sync

函数f_sync​用于在写入文件时，将缓存的数据保存到物理文件里。与f_close​类似，只是文件继续处于可以继续写入开状态。

就相当于我们写文档的时候按一下Ctrl+S​保存文件，这样如果突然电脑死机了，已经写入的东西不会丢失。f_close​相当于关闭文档时弹出的是否保存，我们点了保存。

Footnotes

  1. // FILINFO结构体
typedef struct
{
	FSIZE_t	fsize;			/* 文件大小，字节数 */
	WORD	fdate;			/* 最后修改日期 Modified date */
	WORD	ftime;			/* 最后修改时间 Modified time */
	BYTE	fattrib;		/* 文件属性 File attribute */
#if _USE_LFN != 0
	TCHAR	altname[13];			/* Alternative file name */
	TCHAR	fname[_MAX_LFN + 1];	/* Primary file name */
#else
	TCHAR	fname[13];		/* 文件名 */
#endif
} FILINFO;
    ↩ ↩2
  2. /* Recursive scan of all items in the directory */

FRESULT scan_files (
    char* path        /* Start node to be scanned (***also used as work area***) */
)
{
    FRESULT res;
    DIR dir;
    UINT i;
    static FILINFO fno;


    res = f_opendir(&dir, path);                       /* Open the directory */
    if (res == FR_OK) {
        for (;;) {
            res = f_readdir(&dir, &fno);                   /* Read a directory item */
            if (res != FR_OK || fno.fname[0] == 0) break;  /* Break on error or end of dir */
            if (fno.fattrib & AM_DIR) {                    /* It is a directory */
                i = strlen(path);
                sprintf(&path[i], "/%s", fno.fname);
                res = scan_files(path);                    /* Enter the directory */
                if (res != FR_OK) break;
                path[i] = 0;
            } else {                                       /* It is a file. */
                printf("%s/%s\n", path, fno.fname);
            }
        }
        f_closedir(&dir);
    }

    return res;
}


int main (void)
{
    FATFS fs;
    FRESULT res;
    char buff[256];


    res = f_mount(&fs, "", 1);
    if (res == FR_OK) {
        strcpy(buff, "/");
        res = scan_files(buff);
    }

    return res;
}
    ↩
